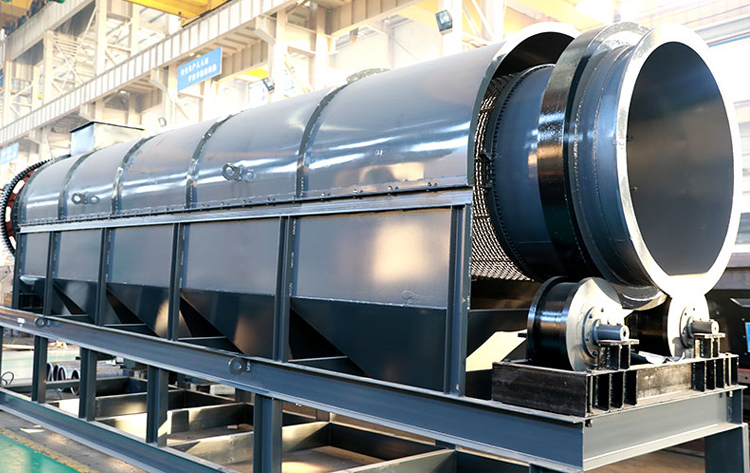

無軸滾筒篩沙機

產品介紹

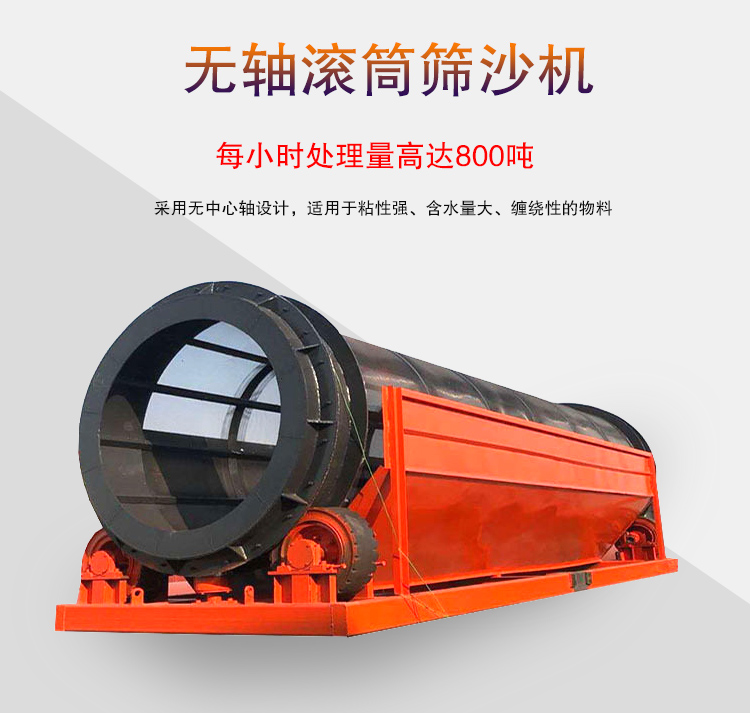

無軸滾筒篩沙機簡稱無軸滾筒篩，與有軸滾筒篩相比，由于采用無中心軸設計，適用于粘性強、含水量大、纏繞性的物料，如：建筑垃圾、白灰等，由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞，無軸滾筒篩沙機的設計擺脫了普通振動篩在篩分較濕物料是出現的篩孔堵塞問題，提高了設備的產能和可靠性。

主要結構

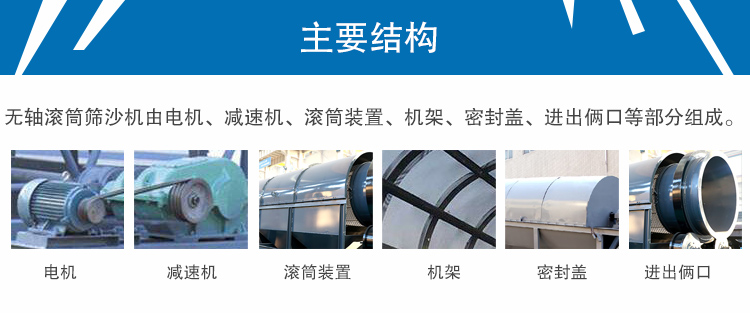

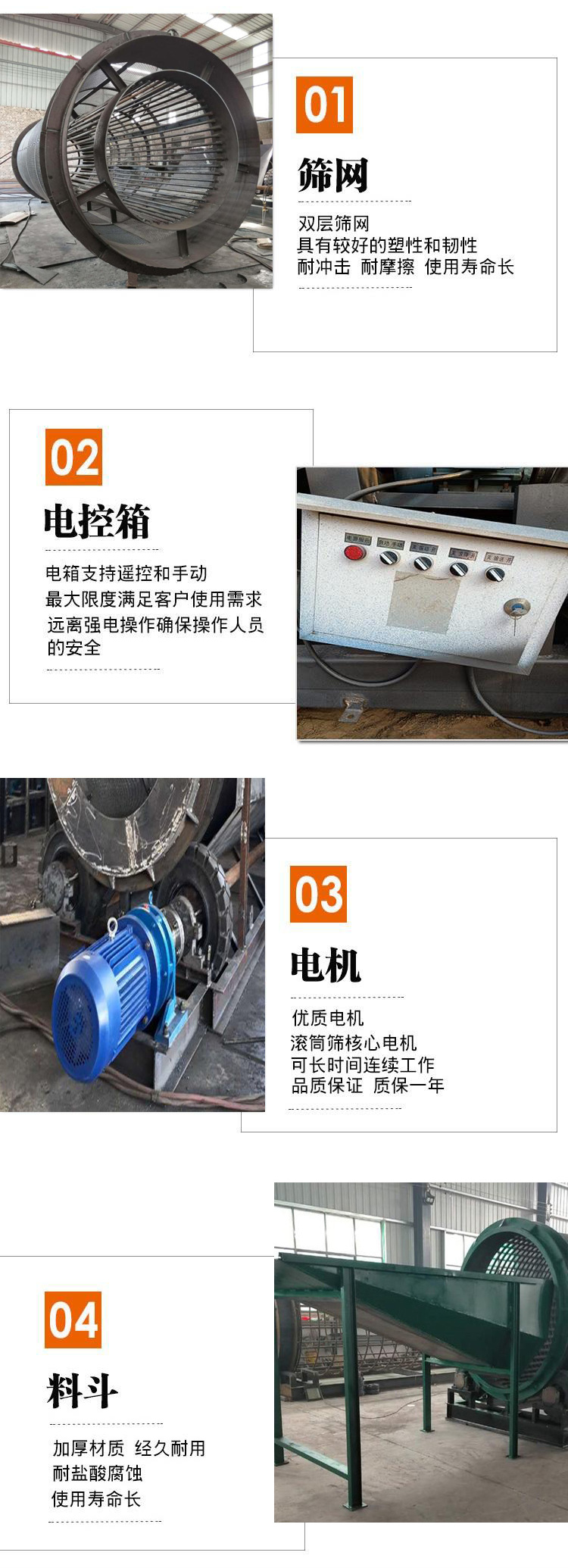

無軸滾筒篩沙機由電機、減速機、滾筒裝置、機架、密封蓋、進出料口等部分組成。

電機：振動來源，通過振動電機激振力的作用使物料在篩面上運動。

減速機：是一種由封閉在剛性殼體內的齒輪傳動、蝸桿傳動、齒輪-蝸桿傳動所組成的獨立部件，常用作原動件與工作機之間的減速傳動裝置，在降速同時提高輸出扭矩，扭矩輸出比例按電機輸出乘減速比，但要注意不能超出減速機額定扭矩。

滾筒裝置：采用組合式篩網，其由傳動輪通過聯軸器傳至主軸，該篩網安裝與焊接在主軸的滾籠上。物料從進料端進入，在滾籠不斷回轉、分級，從下方出料口均勻流出，其有效地將成品與返料分離，從而降低勞動強度。

機架：采用優碳鋼板、槽鋼焊接而成，并通過了嚴格的產品合格認證和特定的工藝要求，已達到本機所使用的目的。

密封蓋：防止物料泄漏以及外界粉塵進入內部。

應用范圍

無軸滾筒篩沙機適合篩分石料、沙子、建筑垃圾及潮濕易堵塞的物料，廣泛用于冶金、建材、煤炭、化工等行業，篩下產品200mm，中間20-40mm，細至5mm以下，帶有自清理裝置，可有效減少物料堵塞現象。

產品優勢

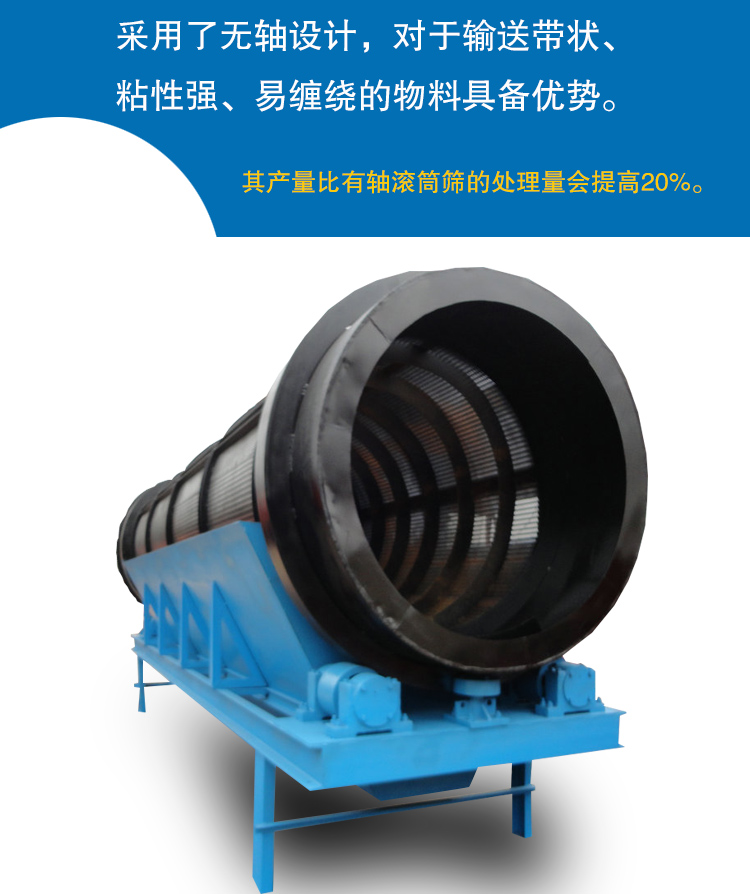

1、由于采用了無軸設計，對于輸送帶狀、粘性強、易纏繞的物料具備優勢。

2、滾筒篩分原理，物料伴隨著不停的翻轉滾筒來完成篩分的同時，還可以防止堵網，提高篩分效率。

3、每小時處理量高達800噸，其產量比有軸滾筒篩的處理量會提高20%。

4、密封隔離罩設計是整個篩分在密封狀態下進行，可以減少物料篩分中的粉塵飛揚，改善了工作環境。

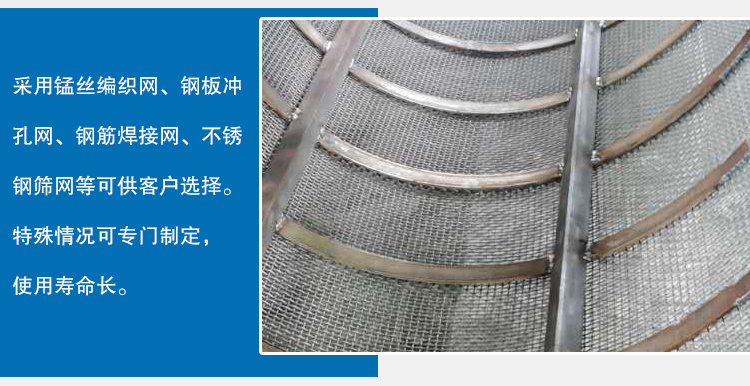

5、采用錳絲編織網、鋼板沖孔網、鋼筋焊接網、不銹鋼篩網等可供客戶選擇。特殊情況可專門制定，使用壽命長。

工作原理

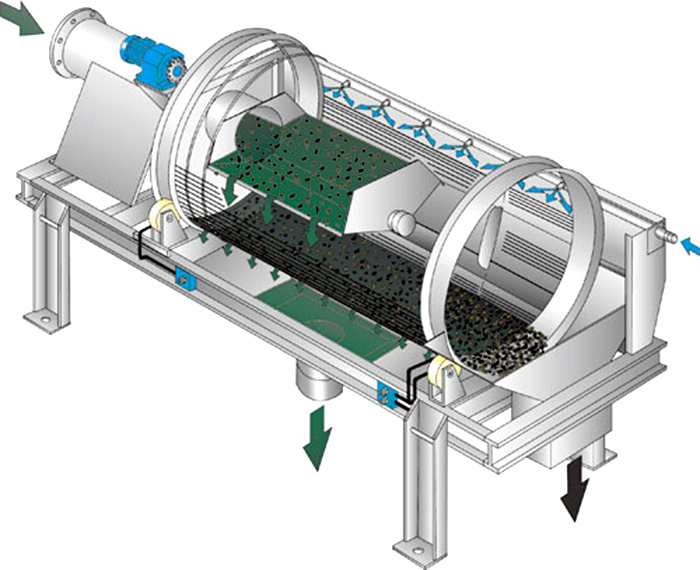

滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。
